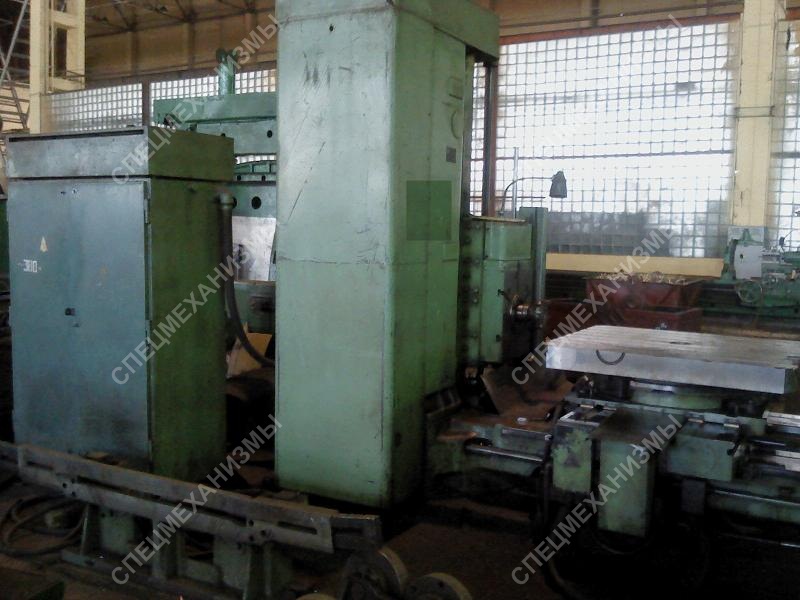

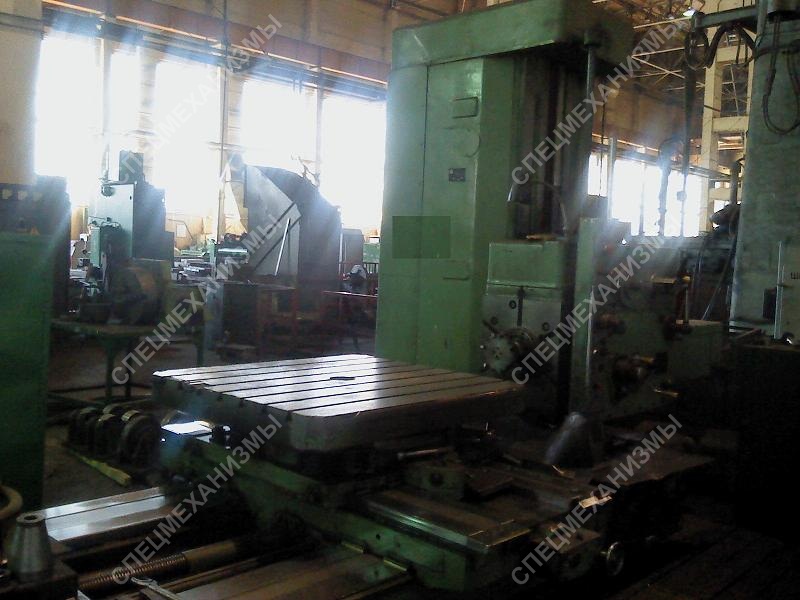

Станок горизонтально-расточной мод. 2622
Стоимость: Уточняйте
Горизонтально-расточной станок мод. 2622 предназначен для обработки с высокой точностью диаметральных размеров корпусных деталей и обеспечение точности межосевых расстояний базовых отверстий корпусных деталей.
Горизонтально-расточной станок мод. 2622 позволяет:- обрабатывать цилиндрические отверстия или осевой подачей шпинделя или продольной подачей стола;
- фрезеровать торцовые поверхности деталей поперечной подачей стола или вертикальной подачей шпиндельной бабки;
- обрабатывать резцом торцовые поверхности деталей;
- нарезать резьбы резцом осевой подачей шпинделя;
- применять прогрессивный инструмент для сверления, растачивания, зенкерования, развертывания отверстий.
- высокая жесткость за счет: ширины станины, сечения передней стойки, поворотного стола, саней, ширины их направляющих и диаметра расточного шпинделя, применения точных подшипников с предварительным натягом и механизмов зажима всех движущихся узлов;
- высокая виброустойчивость, благодаря: улучшенным опорам шпинделя, более короткой хвостовой части шпиндельной бабки и применении сбалансированного главного электродвигателя;
- высокая точность обработки деталей за счет уменьшения допусков при изготовлении основных деталей станка, повышения износостойкости трущихся поверхностей;
Технические характеристики: | |
---|---|
Шпиндельная бабка и шпиндель: | |
Диаметр шпинделя, мм | 110 |
Наибольшее горизонтальное (осевое) перемещение шпинделя, мм | 710 |
Наибольшее вертикальное перемещение шпиндельной бабки, мм | 1000 |
Ускоренное перемещение шпиндельной бабки, м/мин | 2,2 |
Частота вращения шпинделя, об/мин | 12,5...1600 |
Количество скоростей шпинделя | 22 |
Крутящий момент шпинделя, Нм | 3000 |
Наибольший диаметр расточки шпинделем, мм | 320 |
Наибольший диаметр сверла (по конусу), мм | 80 |
Планшайба и радиальный суппорт: | |
Диаметр планшайбы, мм | - |
Частота вращения планшайбы, об/мин | - |
Наибольшее перемещение суппорта планшайбы, мм | - |
Наибольший диаметр расточки суппортом планшайбы, мм | - |
Наибольшая длина расточки и обточки суппортом планшайбы, мм | - |
Диаметр торцевой обточки суппортом планшайбы, мм | - |
Стол поворотный: | |
Размеры поворотного стола, мм | 1120х900 |
Наибольшее перемещение (продольное, поперечное) | 1150, 1000 |
Грузоподъемность поворотного стола, кг | 2000 |
Число Т-образных пазов стола, шт | 7 |
Общие: | |
Мощность главного привода, кВт | 7,5/10 |
Габартные размеры станка, мм | 5510х3200х3012 |
Масса, кг | 11800 |
